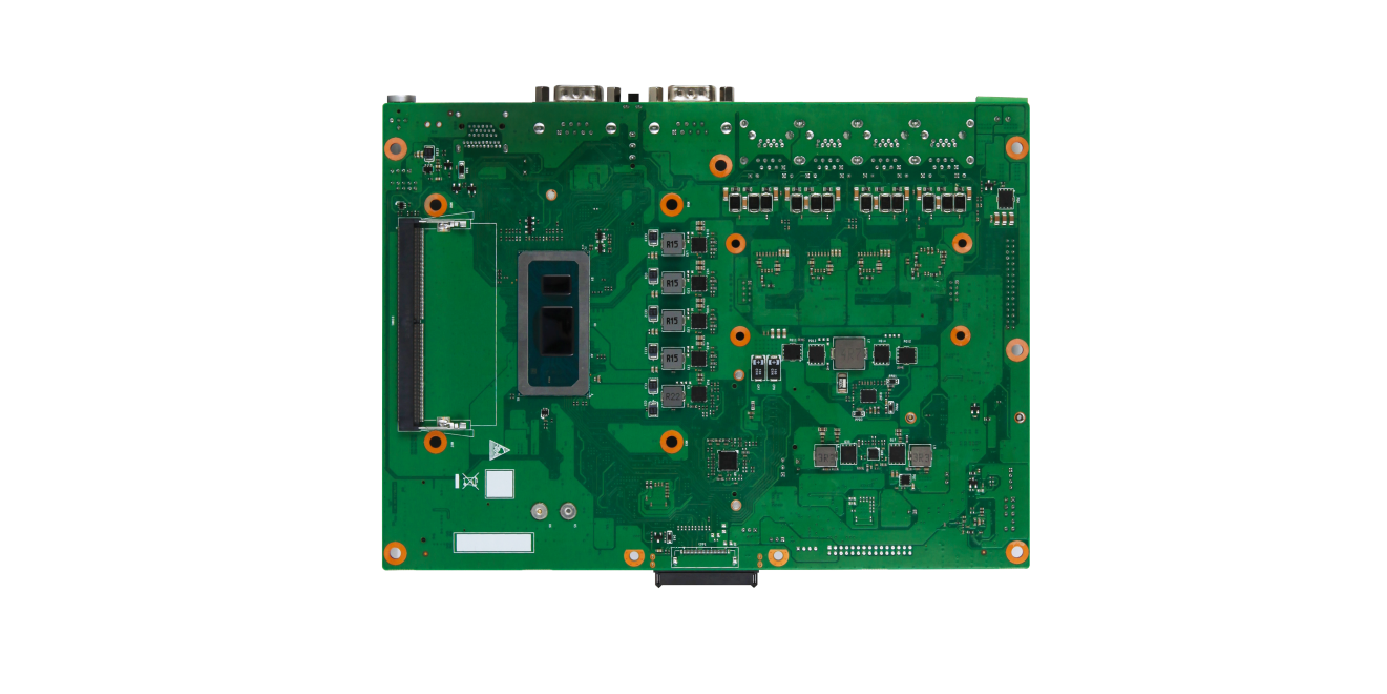

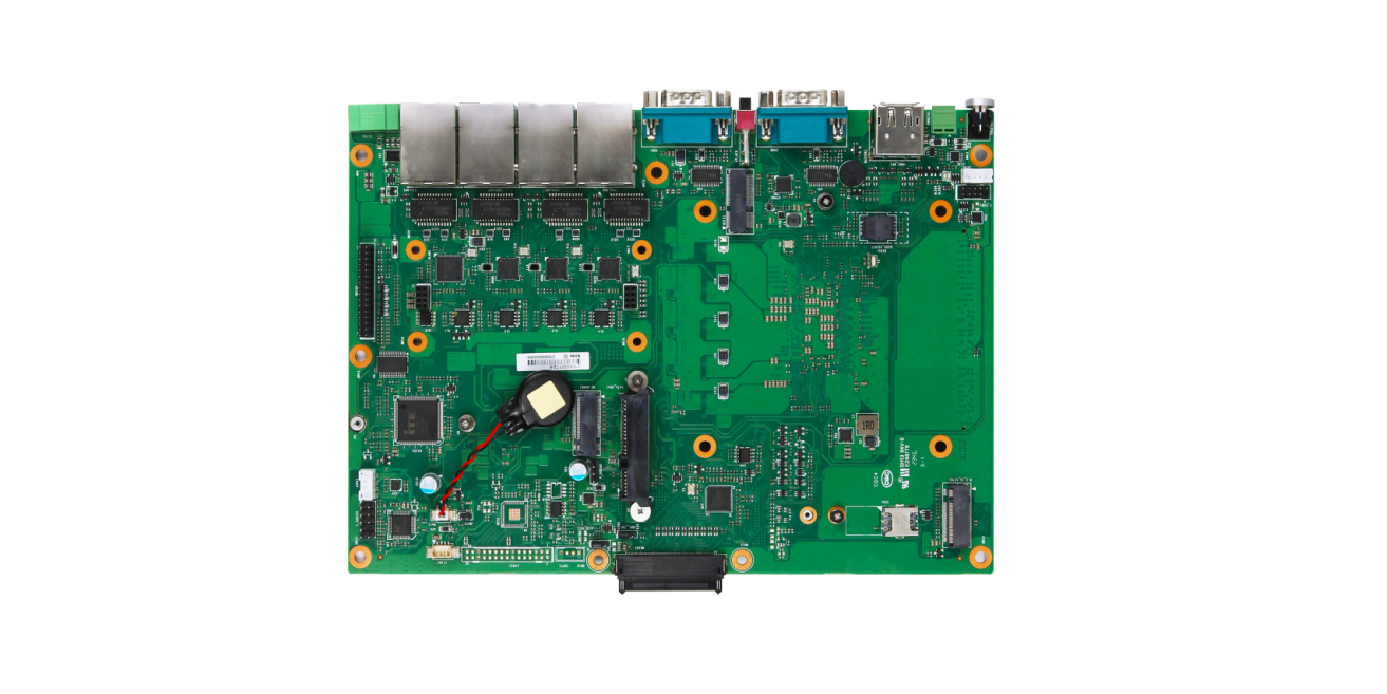

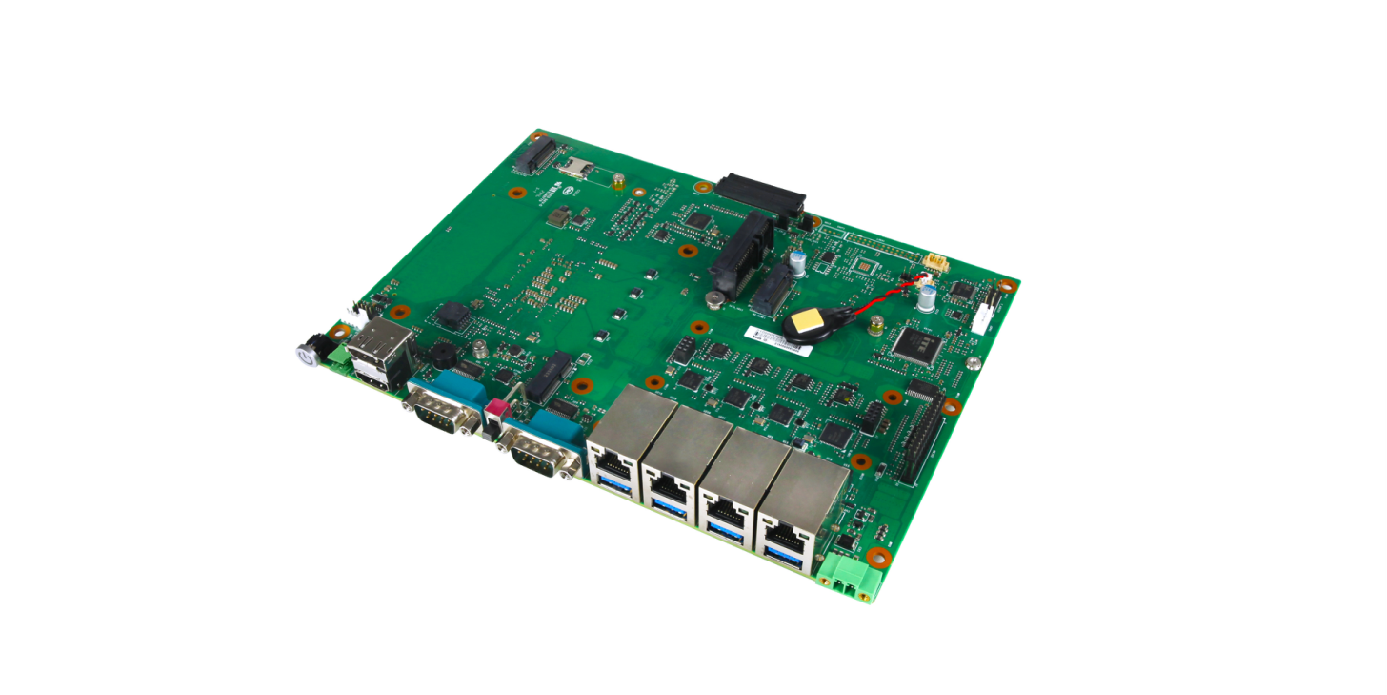

PPB-5001-OVS

工業平板電腦專用主板

采用Intel Alder Lake-U平臺，具備豐富的內外部接口，可拓展子卡，支持WiFi/藍牙/4G/5G等擴展，M.2 Key M + SATA3.0雙存儲，支持拓展POE供電模塊，具備高可靠性和穩定性，滿足工業環境工作要求。

?: 基于Intel Alder Lake-U平臺

?: 1個SO-DIMM DDR5拓展內存槽，最大支持32GB

?: 1個M.2 2230 接口，拓展Wi-Fi + BT模塊

?: 1個M.2 3042/3052 接口，拓展4G/5G模塊

?: 支持HDMI/DP/EDP/LVDS顯示輸出

?: 4個10/100/1000M以太網，支持拓展POE供電模塊

?: 最大拓展7個USB，6個COM，支持拓展子卡

?: 支持網絡喚醒/硬件監控/上電開機/無盤啟動

留言咨詢業務咨詢

規格對比

規格參數

CPU	Intel AlderLake-U平臺，板載CPU 可選7305/i3-1215U/i5-1235U/i7-1255U
顯卡	7305/i3：Intel UHD Graphics for 12th Gen Intel Processors i5/i7: Intel Iris Xe Graphics eligible
內存	1 x SO-DIMM插槽，DDR5-4800 , 最高支持32GB
系統	Windows 10/Windows 11/Ubuntu 21.04及以上
存儲	SATA2: 7 + 15 Pin SATA3.0組合插座；1 x M.2 Key 2242/2280, 支持NVME PCIE X 4
顯示接口	1 x HDMI 1.4b Type-A接口, 支持1920*1080；1 x DP1.2 接口，支持4K@60Hz 1 x 60Pin MXIO接口，支持可選LVDS/EDP信號
音頻	ALC897聲卡, 1 x FP Audio插針, 2*5 Pin, 2.54mm（抽8 Pin） NS4251功放，支持3W/4Ω，1 x SPK wafer, 4 Pin, 2.00mm
以太網	4 x 1000M RJ45接口（1 Intel I210AT + 3Intel I226-V網卡）, 支持網絡喚醒，4KV浪涌保護
Wi-Fi/BT	1 x M.2 Key E 2230拓展接口, 可拓展Wi-Fi + BT模塊
4G/5G	1 x M.2 Key B 3042/3052拓展接口, 可拓展4G/5G模塊

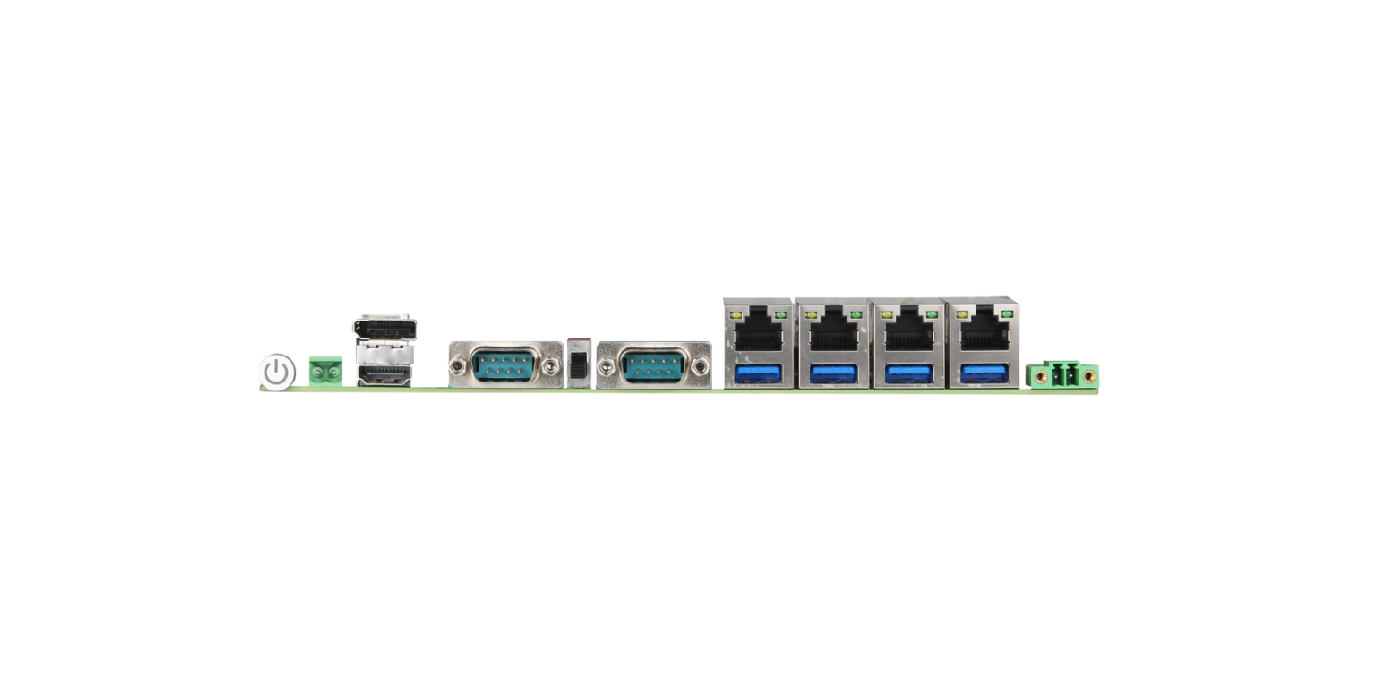

USB接口	后IO：4 x USB3.0（單層USB 3.0 Type-A）板載：1 x 4Pin wafer, 2.00mm，拓展1USB2.0；1 x 25N9Pin Header，拓展2*USB2.0
串口	IO：2 x COM, DB9, 可選RS232/485/422，通過BIOS切換板載：4 x COM插針, 支持TX/RX功能, 2*16 Pin 2.0mm Header拓展(MXIO2)
GPIO	1 x GPIO插針, 2*16 Pin 2.00mm Header拓展, 8路GPIO（4DI+4DO）, 5V (MXIO2)
電源輸入	9~36V DC IN, 2 Pin 鳳凰端子, 帶反接/短路/欠壓/過壓合過流保護 備用電源開關接線端子，2Pin wafer開關座子
拓展接口	1 x 60Pin MXIO接口，支持可選LVDS/EDP信號 + USB2.0信號 1 x BIOS復位按鍵（清CMOS)，2Pin 2.0mm Header 1 x Power Button, 帶LED燈 1 x AX/ATX 撥動開關 1 x NANO推拉SIM卡槽 1 x Fan插針, 4 Pin Wafer, 1.25mm 1 x eSPI拓展插針，2*16 Pin 2.00mm Header（MXIO2)
產品尺寸	225 x 162 mm
工作環境	工作溫度：-20~60℃；工作濕度10%-90%無凝結；大氣壓85~105kPa
存儲環境	存儲溫度：-30-80℃；存儲濕度5%-95%無凝結；大氣壓85~105kPa

規格參數

CPU

Intel?AlderLake-U平臺，板載CPU?可選7305/i3-1215U/i5-1235U/i7-1255U

顯卡

7305/i3：Intel?UHD?Graphics?for?12th?Gen?Intel?Processors i5/i7:?Intel?Iris?Xe?Graphics?eligible

內存

1?x?SO-DIMM插槽，DDR5-4800?,?最高支持32GB

系統

Windows?10/Windows?11/Ubuntu?21.04及以上

存儲

SATA2:?7?+?15?Pin?SATA3.0組合插座；1?x?M.2?Key?2242/2280,?支持NVME?PCIE?X?4

顯示接口

1?x?HDMI?1.4b?Type-A接口,?支持1920*1080；1?x?DP1.2?接口，支持4K@60Hz 1?x?60Pin?MXIO接口，支持可選LVDS/EDP信號

音頻

ALC897聲卡,?1?x?FP?Audio插針,?2*5?Pin,?2.54mm（抽8?Pin） NS4251功放，支持3W/4Ω，1?x?SPK?wafer,?4?Pin,?2.00mm

以太網

4?x?1000M?RJ45接口（1?*Intel?I210AT?+?3*Intel?I226-V網卡）,??支持網絡喚醒，4KV浪涌保護

Wi-Fi/BT

1?x?M.2?Key?E?2230拓展接口,?可拓展Wi-Fi?+?BT模塊

4G/5G

1?x?M.2?Key?B?3042/3052拓展接口,?可拓展4G/5G模塊

USB接口

后IO：4?x?USB3.0（單層USB?3.0?Type-A）板載：1?x?4Pin?wafer,?2.00mm，拓展1*USB2.0；1?x?2*5N9Pin?Header，拓展2*USB2.0

串口

IO：2?x?COM,?DB9,?可選RS232/485/422，通過BIOS切換板載：4?x?COM插針,?支持TX/RX功能,?2*16?Pin?2.0mm?Header拓展(MXIO2)

GPIO

1?x?GPIO插針,?2*16?Pin?2.00mm?Header拓展,?8路GPIO（4DI+4DO）,?5V?(MXIO2)

電源輸入

9~36V?DC?IN,?2?Pin?鳳凰端子,?帶反接/短路/欠壓/過壓合過流保護 備用電源開關接線端子，2Pin?wafer開關座子

拓展接口

1 x 60Pin MXIO接口，支持可選LVDS/EDP信號 + USB2.0信號 1 x BIOS復位按鍵（清CMOS)，2Pin 2.0mm Header 1 x Power Button, 帶LED燈 1 x AX/ATX 撥動開關 1 x NANO推拉SIM卡槽 1 x Fan插針, 4 Pin Wafer, 1.25mm 1 x eSPI拓展插針，2*16 Pin 2.00mm Header（MXIO2)

產品尺寸

225?x?162?mm

工作環境

工作溫度：-20~60℃；工作濕度10%-90%無凝結；大氣壓85~105kPa

存儲環境

存儲溫度：-30-80℃；存儲濕度5%-95%無凝結；大氣壓85~105kPa
